制砂機內部反擊板更換方法,附圖
序言：制砂機在使用一段時間后，反擊板的磨損厲害需要及時更換，那么具體怎么更換制砂機的反擊板呢？今天我們制砂機廠家根據自身豐富的維修和生產經驗來給大家介紹一下更換方法。

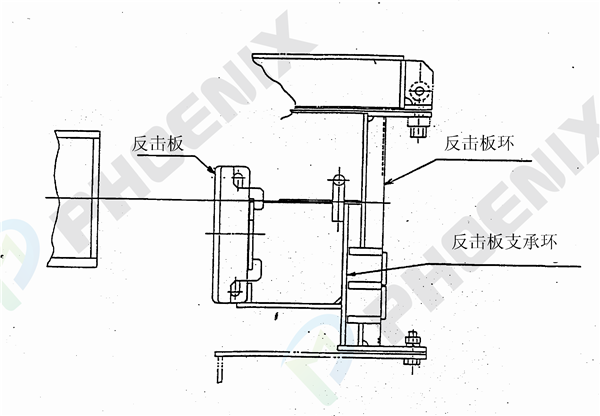

一、在更換前首先要了解制砂機設備的結構和反擊板的構造及安裝位置等，它是采用反擊板支撐環固定的，這樣的優點是有助于后期反擊板的拆卸和更換（見下圖一：反擊板結構圖）。
圖一：反擊板結構圖
二、然后繼續講解一下制砂機反擊板的更換步驟：

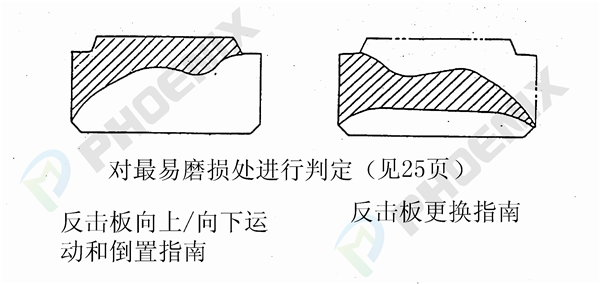

注：反擊板可按照下列步驟對反擊板進行向上/向下運動進行更換，見圖二：反擊板磨損圖

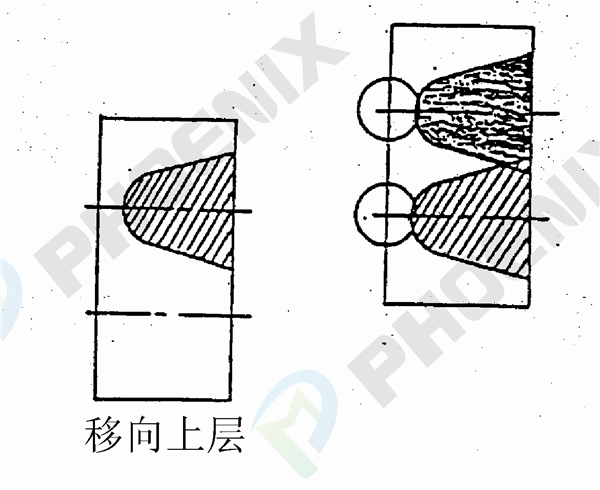

步驟1：根據磨損狀況，確定是將反擊板向上/向下運動或者倒置；
步驟2：將反擊板蓋上積累的材料清理干凈然后取下反擊板蓋；
步驟3：使用起重機或者采用索具固定反擊板支承環的提升裝置向上提升帶反擊板的反擊板支承環。記住反擊板支承環應該保持水平狀態其傾斜度不得超過1°。
步驟4：取下堵孔板并且裝上反擊板支承擋板。
步驟5：將反擊板支承環放在反擊板支承擋板上。
步驟6：最后安裝反擊板蓋。

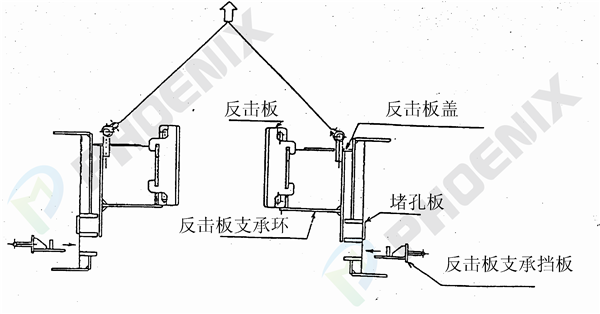

圖三 反擊板更換步驟
注：恒源·中國生產的HB1000型、HX1200型制砂機的設計使反擊板可以進行一段移動，然而應該按照使用用途確定反擊板的使用次數，因為隨磨損狀況的不同反擊板的使用次數可能降低。HB1000型制砂整形機和HX1200型制砂機反擊板的使用壽命取決于0部分處剩余厚度的磨損狀況，在調整之后按要求使用。
圖四 反擊板方向圖

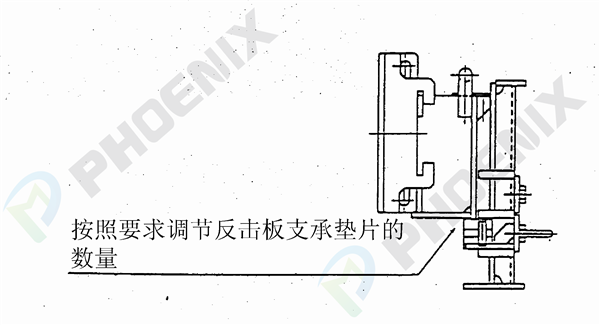

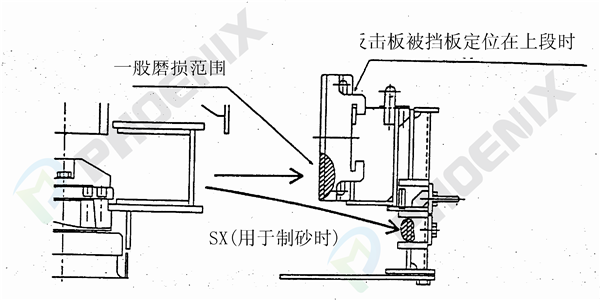

三、為改變反擊板的固定位置，應該提前檢查反擊板的磨損范圍，檢查當其位置上升到上段時是否材料與該位置的接觸低于反擊板的下端。如果當該位置低于反擊板的下端時材料仍然可以與該位置接觸，如下圖所示，將反擊板固定在中段位置，并且使用反擊板支承墊片調節反擊板的位置。
1、注意反擊板的磨損范圍可能受材料的尺寸，水分，給料率和質量的影響，當這些條件變化時，按照要求確認新的磨損范圍并且調節反擊板的位置。
2、當反擊板更換成新的時，在使用之前將反擊板支承環降低到最低位置。
3、當反擊板的位置被移動或者反向時，每天確認一次新的磨損位置。
四、當遇到任何不便時（當材料流向磨損件造成剩余厚度的消失等）對位置進行微調或者移動或者使反擊板位置反向。
五、當由于反擊板的磨損狀況需要將反擊板反向或者更換成新的時，其操作如下：
步驟1：將反擊板蓋上積累的材料清除干凈然后取下反擊板蓋。
步驟2：將反擊板周圍積累的材料清除干凈，當取下一只反擊板時，其他的反擊板可以做好取下的準備。這時，利用反擊板的提升孔用起重機或者電葫蘆提升然后拉出反擊板。
步驟3：將反擊板反向或者更換成新的。
六、更換操作注意事項：
1. 當將反擊板更換成新的時，事先將新的反擊板與備用的反擊板支承環裝配在一起，按組件更換反擊板，這樣既容易又快捷。

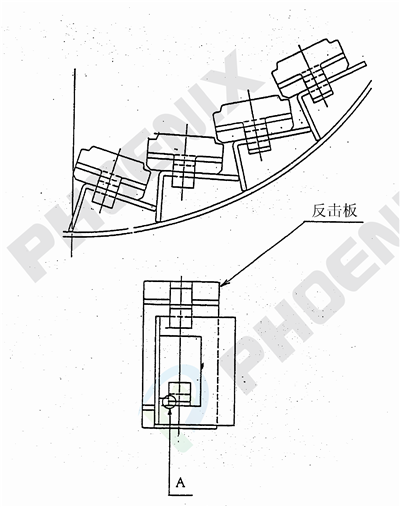

2. 當安裝反擊板時，按轉子旋轉的方向移動（從上往下看）以便它與反擊板支承環相接觸（見下面圖－A）
3．盡可能敏捷地移動或者反向反擊板（使反擊板均勻磨損）確保產量增加。弄清楚反擊板的磨損范圍和磨損率以便調節垂直運動/轉換角度。
以上就是制砂機廠家給你介紹的制砂機反擊板更換方法和注意事項，希望對你有幫助，本文出自上海恒源冶金設備有限公司，轉發請注明文章出處。
